Станок с ЧПУ Роутер 3116Д Серво

  • Фрезерный станок с ЧПУ Роутер 3116Д Серво Станок с ЧПУ Роутер 3116Д Серво для деревообрабатывающих производств
Description:

Фрезерный станок с ЧПУ Роутер 3116Д Серво - облегченная версия портального обрабатывающего центра 3116 Серво, адаптированная специально для деревообрабатывающих производств.

От старшей модели Роутер 3116Д унаследовал большой рабочий стол и жесткую конструкцию, что позволяет использовать данный станок для точного и широкоформатного раскроя габаритных заготовок и другой деревообработки.

Main characteristics
Workspace XYZ: 3100x1600x400 мм
Spindle сapacity: 5,5 kW
Rotation speed: до 24 000 rpm
Positioning accuracy: 47 / 300 µm/mm
Weight: 3140 kg
4 680 000 rub.
All characteristics
Hide
Рабочее поле
Размер рабочего поля,мм: 1600 х 3100 х 400
Размеры рабочего стола, мм 1600 х 3400
Шпиндель
Мощность, кВт 5,5
Перемещение шпинделя по оси Z, мм 400
Частота вращения шпинделя, об/мин 12000 - 24000
Тип охлаждения шпинделя жидкостной
Тип цанги ER 25
Смена инструмента ручная
Привод
Тип передачи по оси X ШВП HIWIN 32*10
Тип передачи по оси Y ШВП HIWIN 32*10
Тип передачи по оси Z ШВП HIWIN 16*05
Тип привода по осям X, Y, Z Сервопривода
Крутящий момент на ось XYZ, Нм 7.6
Точность позиционирования, мкм / мм 47 / 300
Точность повторяемости, мкм / мм 100 / 300
Cкорость перемещения, мм / с 80
Управление
Язык управления G-code (ISO)
Питание
Напряжение, В 380
Частота тока, Гц 50
Габариты
Размеры в упаковке, мм 2300 х 3800 х 1350

Внимание! Новая услуга: выездная демонстрация станка. Бесплатно привезём оборудование к вам на предприятие и покажем его работу. Звоните: +7 499 113 12 20. Подробности по здесь.

Scope of application

Фрезерный обрабатывающий центр с ЧПУ Роутер 3116Д Серво создан специально для деревообрабатывающих, производств где требуется обработка и раскрой больших деталей.

Processable materials

Фрезеровка

  • Чугун
  • Нерж.сталь
  • Брон.сталь
  • Титан
  • Сапфир
  • Конс.стали
  • Инст.стали
  • Цвет.мет.
  • Алюминий
  • Латунь
  • Дюраль
  • АМГ 3-8
  • Д16-19Т
  • В95ПЧТ2
  • Дерево
  • Фанера
  • МДФ
  • ДСП
  • ЛДСП
  • Воск
  • Оргстекло
  • Поликарб.
  • FR4
  • Текстолит
  • Пластмасса
  • Пластик
  • Гипс
  • Карбон

Гравировка

  • Чугун
  • Нерж.сталь
  • Брон.сталь
  • Титан
  • Сапфир
  • Конс.стали
  • Инст.стали
  • Цвет.мет.
  • Латунь
  • Алюминий
  • Дюраль
  • АМГ 3-8
  • Д16-19Т
  • В95ПЧТ2
Haven't you found necessary
materials in the list?

Features and advantages

Обрабатывающий центр Роутер 3116Д комплектуется всей необходимой оснасткой для крепления обрабатываемых заготовок, программным обеспечением для управления станком.

Мощность шпинделя и жесткости портального центра Роутер 3116Д Серво позволяет обрабатывать широкий спектр материалов включая Дерево, Фанера, МДФ, ДСП, Цветные металлы, Пластики. Детали станка изготовлены из металла, что гарантирует высокую прочность.

Basic configuration

Электрошпиндель SGC (5.5 кВт, ER25, 12 Нм, 380 В, 600 Гц, 1.0 – 12.0 тыс. об/мин., жидкостное охлаждение, ручная смена инструмента)
CAD/CAM система ГеММа-3D 1х1 Promo
Шарико-винтовая передача HIWIN FSI3210 на осях XY
Датчик установки координаты Z TOOL SENSOR
Рабочий стол 3100х1600 мм, материал Ст3, толщина 29 мм, Т-образный паз
Сервомоторы переменного тока Delta ASD-B2, 750 Вт
Шарико-винтовая передача HIWIN FSI2510 для оси Z
Линейные направляющие и каретки HIWIN HGR25
Подготовка для подключения системы аспирации
Блок электроники
Системный блок под управлением LinuxCNC (ПК)
Комплект кабелей для подключения к ПК
Ключи для смены инструмента - 2 шт.
Набор для крепления заготовок
Дополнительное освещение зоны резания
Датчики нулевой точки на осях - XYZ
Набор цанг - 4 шт.
Набор твердосплавных фрез (10 шт.)
Руководство оператора на русском языке
Паспорт станка и гарантийный талон

Additional equipment

Электрошпиндель SGC (5.5 кВт, ER25, ВТ30, 9.1 Нм, 380 В, 600 Гц, 6.0 – 24.0 тыс. об/мин., жидкостное охлаждение, автоматическая смена инструмента) с магазином на 8 инструментов
790 000 руб

Инфракрасный щуп компании Heidenhain ТS 640 с приемником SE 640 предназначен для применения на фрезерных станках и обрабатывающих центрах.

695 000 руб

Профессиональная мультифункциональная система ЧПУ для 3-х, 4-х и 5-ти осевых фрезерных станков многоцелевого назначения.

790 000 руб

Система ЧПУ Delta Electronics с поддержкой 5 оси, является функциональной системой для использования в технологических процессах фрезерования.

990 000 руб

Пульт ручного управления Delta служат для дистанционного и местного управления различным оборудованием и станками.

90 000 руб
Моноблок СК Роутер, экраном 17", ОС: Linux
110 000 руб
Задняя бабка четвертой оси под патрон 125 мм
10 000 руб
Задняя бабка четвертой оси под патрон 80 мм
5 000 руб
Подготовка для подключения четвертой оси
9 000 руб
Четвертая ось (патрон 125 мм)
110 000 руб
Четвертая ось (патрон 80 мм)
60 000 руб
Четвертая ось для вращения и обработки заготовки на 360° (патрон 80 мм)
60 000 руб
Индивидуальное обучение одного сотрудника на территории ООО СК "Роутер" (8 академических часов)
20 000 руб
Индивидуальное обучение одного сотрудника на территории заказчика (8 академических часов, Москва и МО)
40 000 руб
Запуск станка на территории заказчика (для Москвы и МО), 1 рабочий день
40 000 руб
Запуск станка с индивидуальным обучением одного сотрудника на территории заказчика (для Москвы и МО), 1 рабочий день
60 000 руб
Продление гарантии на 12 месяцев с выездом сервисного инженера. Без учета транспортных расходов
240 000 руб
Университетский сетевой комплект ГеММа-3D 1х1 Professional 10 (до 5 пользователей)
72 500 руб
CAM/CAD система для станков с ЧПУ ГеММа-3D Professional 1х1
45 000 руб
CAM/CAD система для станков с ЧПУ ГеММа-4D Professional 1х1
78 000 руб
Армированный прозрачный шланг (диаметр 40 мм, длина 1 м)
520 руб
Сервоприводы переменного тока Delta ASD-B2, 1500 Вт
По запросу
Пульт ручного управления станка
30 000 руб
Поддон для сбора и фильтрации СОЖ
45 000 руб
Система подачи СОЖ
50 000 руб
Магазин на шесть инструментов
25 000 руб
Сервомоторы переменного тока Delta ASD-B2, 750 Вт
По запросу
Подготовка для подключения системы аспирации
20 000 руб
Смазка HIWIN для ШВП и кареток линейных направляющих (туба 400 г)
4 000 руб
Транспортировочная тара (брус 50 мм, фанера 18 мм)
По запросу
Централизованная система смазки направляющих и ШВП
194 000 руб
Воздушная система охлаждения зоны резания
65 000 руб
Камера для установки нулевых точек и коррекции угла положения заготовки
155 000 руб
Автоматическая сдвижная защитная крышка магазина на шесть инструментов
60 000 руб
Держатель конусный ISO 30, ER32 RH, шесть единиц
44 000 руб
Вакуумная система производительностью 16 м3/ч с фильтром и фитингами
95 000 руб
Доставка станка
По запросу
Магазин на 12 инструментов
По запросу

Отзывы

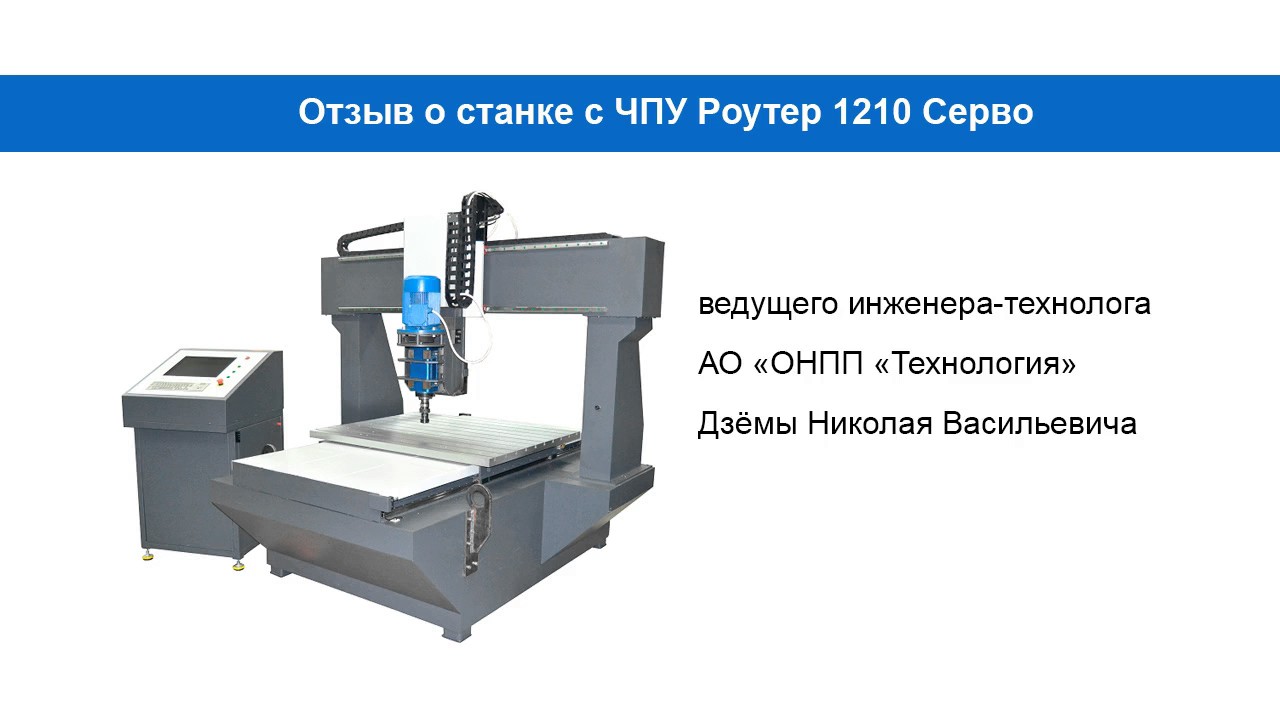

Респондент
