ГОСТ 21610-82 Станки фрезерные с числовым программным управлением

Основные параметры и присоединительные размеры
Постановлением Государственного комитета СССР по стандартам от 14 сентября 1982 г. № 3624 срок введения установлен

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на фрезерные станки общего назначения консольные, с крестовым столом и продольные, с числовым программным управлением, изготавливаемые для нужд народного хозяйства и на экспорт в соответствии со специализацией СССР в этой области.

Стандарт полностью соответствует СТ СЭВ 3131-81.

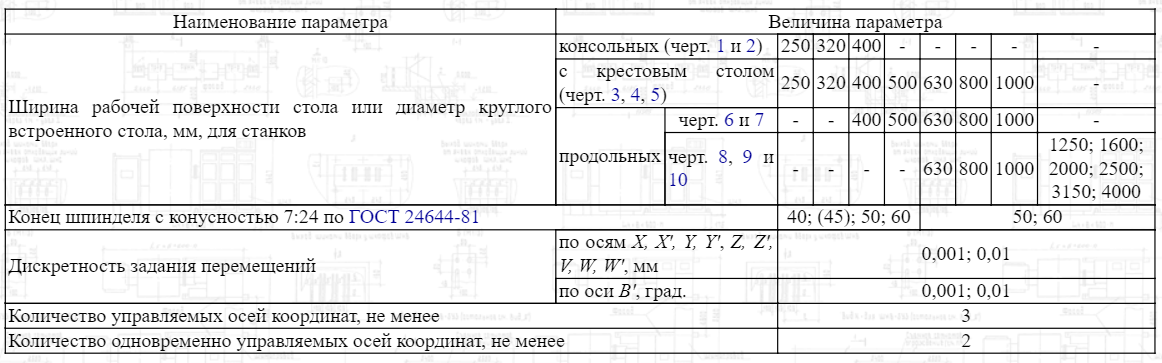

2. Основные параметры и присоединительные размеры фрезерных станков должны соответствовать указанным в таблице, а также консольно-фрезерных станков - ГОСТ 165-81, продольно-фрезерных станков - по ГОСТ 6955-79, фрезерных вертикальных станков с крестовым столом - ГОСТ 9191-83.

Обозначение и положительное направление осей координат по ГОСТ 23597-79 должны соответствовать указанным на черт. 1 - 10.

Примечание. Черт. 1 - 10 не определяют конструкцию станков и не исчерпывают все их возможные компоновки.

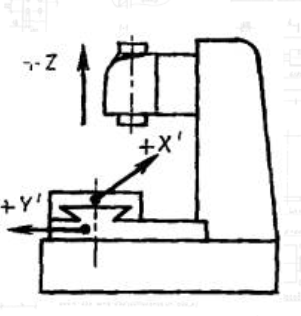

Вертикально-фрезерные консольные станки

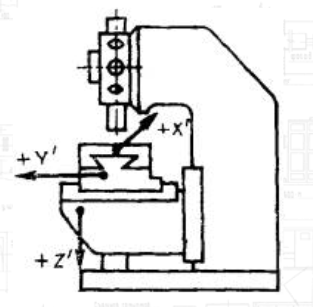

Черт. 1

Вертикально-фрезерные консольные станки с револьверной головкой

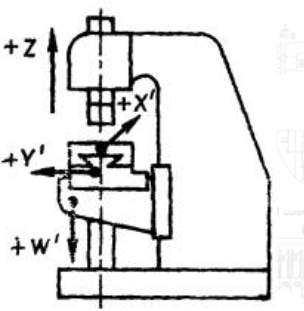

Черт. 2

Вертикально-фрезерные станки с крестовым столом

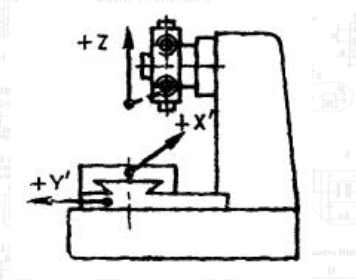

Черт. 3

Вертикально-фрезерные станки с крестовым столом и револьверной головкой

Черт. 4

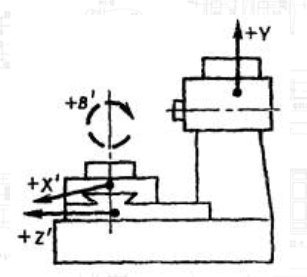

Горизонтально-фрезерные станки с крестовым поворотным или неповоротным столом

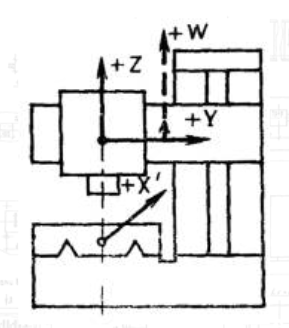

Черт. 5

Продольно-фрезерные одностоечные станки с вертикальной бабкой, с подвижной или «подвижной поперечиной

Черт. 6

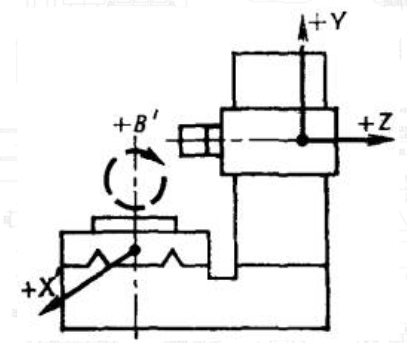

Продольно-фрезерные одностоечные станки с горизонтальной бабкой, с поворотно-подвижным или неподвижным столом, с неподвижной или подвижной стойкой

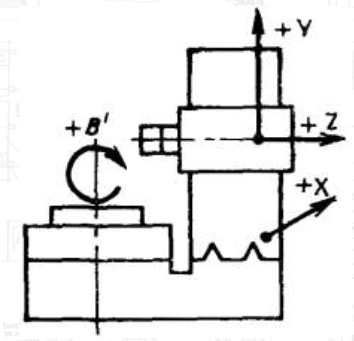

Черт. 7

Продольно-фрезерные одностоечные станки с горизонтальной бабкой, с неподвижным столом и подвижной стойкой

Черт. 8

Продольно-фрезерные двухстоечные станки с неподвижным порталом, с подвижной или неподвижной поперечиной (количество и расположение бабок не регламентируется)

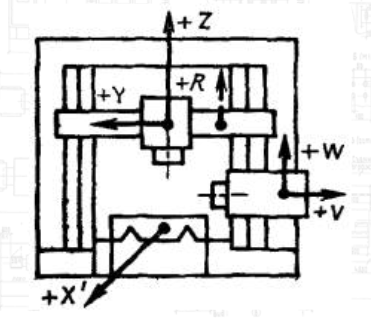

Черт. 9

Продольно-фрезерные двухстоечные станки с подвижным порталом, с подвижной или неподвижной поперечиной (количество и расположение бабок не регламентируется)

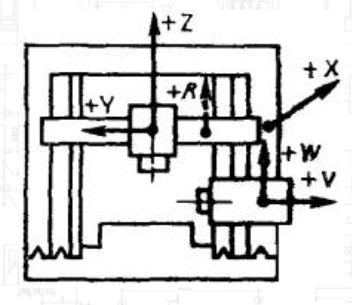

Черт. 10

Примечания:

1. Размер, указанный в скобках, непредпочтителен.

2. Значения дискретности задания перемещений обязательны для станков, разработанных после 01.01.83, оснащенных устройствами ЧПУ отечественного производства.

3. Допускается по требованию потребителя изготовление станков с шириной стола свыше 3150 мм с размерами по ГОСТ 6569-75.

4. Станки с прямоугольным циклом формообразования по требованию потребителя могут выпускаться с одной управляемой осью координат.

5. Размеры Т-образных пазов - по ГОСТ 1574-75.

6. Расстояния между Т-образными пазами - по ГОСТ 6569-75.
