ГОСТ 27304-87 Станки металлорежущие с числовым программным управлением

Оправки расточные регулируемые получисловые
Основные размеры ГОСТ 27304-87 (СТ СЭВ 5589-86)

Дата введения 01.01.88

Настоящий стандарт распространяется на расточные регулируемые получисловые оправки к державкам, применяемые на расточных, сверлильных и фрезерных станках с числовым программным управлением.

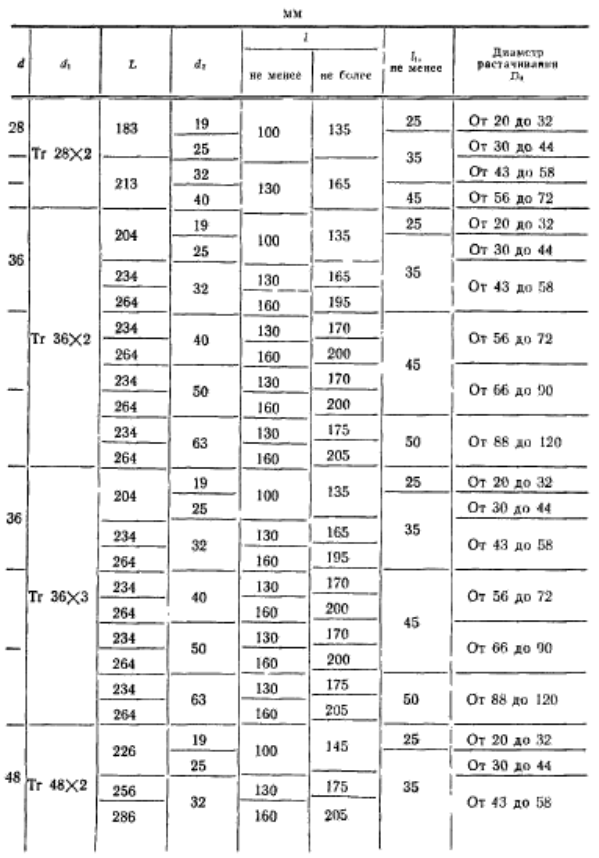

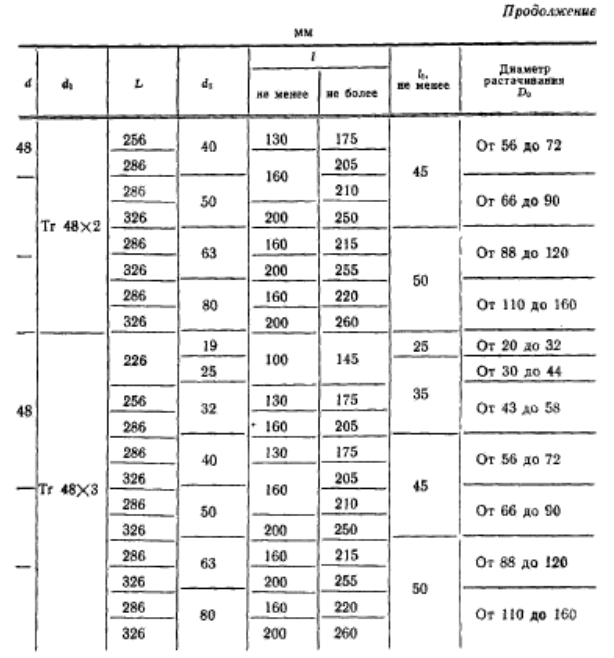

1. Основные размеры расточных регулируемых оправок должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертёж не определяет конструкцию

Примечание. Наличие второго резца на расстоянии t1 не является обязательным.

Пример условного обозначения оправки размерами d1=Tr 28x2, L=183 мм и d2= 19мм:

Оправка Tr 28x2-183-19 ГОСТ 27287-87

2. Хвостовики цилиндрические – по ГОСТ 26540-85

3. Крепление фрез на оправках - по ГОСТ 9472-83

4. Твердость рабочих поверхностей должна быть не менее 54 HRCэ, твердость шайбы - 32 HRCэ

5. Материал оправки и шайбы - сталь марки 18 ХГТ по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной

6. Гайка должна изготавливаться из улучшенной углеродистой стали

7. Маркировать: обозначение оправки и товарный знак предприятия-изготовителя

8. Полный установленный срок службы оправки должен быть не менее 1 г. Критерием предельного состояния оправки следует считать нарушение требований по показателям точности.
