Станок с ЧПУ Роутер 6040 Мitsubishi

  • Станок с ЧПУ Роутер 6040С Mitsubishi Фото станка Роутер 6040С Mitsubishi
  • Стойка ЧПУ Роутер 6040С Mitsubishi Система ЧПУ станка Роутер 6040С Mitsubishi
  • Магазин станка Роутер 6040С Mitsubishi Линейный магазин станка Роутер 6040С Mitsubishi
  • Станок с ЧПУ Роутер 6040С Mitsubishi в цехе Фрезерный станок Роутер 6040С Mitsubish
  • Чертеж станка с ЧПУ Роутер 6040С7 Габариты станка Роутер 6040С7
Описание:

Настольный фрезерный станок с системой ЧПУ Mitsubishi Electric M80P-2B, автоматической сменой инструмента и магазином на 8 позиций.

Станок Роутер 6040 Mitsubishi предназначен для фрезерной и гравировальной обработки цветных металлов, пластиков, композитов и других материалов схожей твёрдости.


Основные характеристики:
Рабочее поле XYZ: 600x400x260 мм
Мощность шпинделя: 2.2 кВт
Скорость вращения: до 24.000 об/мин
Точность позиционирования: 10/300 мкм/мм
Вес: 455 кг
По запросу
Все характеристики
Свернуть
Рабочее поле
Размер рабочего поля,мм: 600 x 400 x 260
Шпиндель
Мощность, кВт 2,2
Частота вращения шпинделя, об/мин до 24.000
Перемещение шпинделя по оси Z, мм 270
Тип охлаждения шпинделя жидкостное
Тип оправки ISO20
Смена инструмента автоматическая
Емкость магазина инструмента, шт 8
Диаметр инструмента, мм 12.7
Вес инструмента, кг 1.1
Рабочий стол
Размеры рабочего стола, мм 600 x 400 x 39
Нагрузка на стол, кг до 120
Материал Д16Т
Способ крепления заготовки Т-образный паз
Размеры паза, мм 11 х 19
Материалы фрезерования до 61 HRC
Станина
Материал станины Ст20
Тип конструкции Сварная
Термообработка Да
Виброустойчивость Да
Привод
Тип передачи по оси X ШВП HIWIN 16х5
Тип передачи по оси Y ШВП HIWIN 16х5
Тип передачи по оси Z ШВП HIWIN 16х5
Линейные направляющие Рельсовые HIWIN HGR15R
Тип привода по осям X, Y, Z Сервоприводы Mitsubishi
Точность позиционирования, мкм / мм 10 / 150
Точность повторяемости, мкм / мм 20 / 150
Cкорость перемещения, мм / с 100
Управление
Язык управления G-code, М-code (ISO)
Система управления MITSUBISHI ELECTRIC M80P-2B
Питание
Напряжение, В 220
Частота тока, Гц 50
Габариты
Размеры в упаковке, мм 1700 х 1300 х 1300
Масса, кг 455

Внимание! Новая услуга: выездная демонстрация станка. Бесплатно привезём оборудование к вам на предприятие и покажем его работу. Звоните: +7 499 113 12 20. Подробности по здесь.

Сферы применения

Фрезерный станок 6040 Mitsubishi подходит для производства матриц, пуансонов, клише, штампов, пресс-форм, мастер-моделей под литье, корпусных деталей, прототипирования и моделирования, нанесения надписей на поверхности сложной геометрии и др.

Модель успешно применяется на обрабатывающих производствах, предприятиях машиностроения, оборонно-промышленного комплекса, в научно-исследовательских институтах и даже на предприятиях пищевой промышленности.


Примеры режимов обработки

  • Изготовление пресс-формы из 40Х2Н4МА: твердосплавная четырехзаходная фреза 10 мм, подача 1375 мм/мин, съем 0,5 мм за проход.
  • Изготовление радиатора из АМГ-6: твердосплавная трёхзаходная фреза 10 мм, подача 500 мм/мин, съем 4,0 мм за проход.
  • Изготовление двухместной пресс-формы сложной конфигурации из В95ПЧТ2, твердосплавная двухзаходная фреза 12 мм, подача 600 мм/мин, съем 3 мм за проход.


Реализованные поставки

  • Производитель радиаторов отопления «Рифар» использует станок из линейки 6040 для чистовой обработки изделий после сварки и литья.
  • Агропромышленный холдинг «Мираторг» эксплуатирует станок 6040 для производства единичных изделий для внутренних потребностей предприятий комплекса.
  • Компания «Клейтон», производитель светотехнической продукции, использует 6040 для механической обработки корпусов осветительного оборудования.
  • Центр обработки металла «Протон» приобрел 6040 для обработки небольших изделий из цветных металлов, что позволяет разгрузить большие обрабатывающие центры.
  • Физический институт имени П. Н. Лебедева при Российской академии наук (ФИАН) приобрел модель из линейки 6040 в комплектации на сервоприводах и в защитном исполнении. Станок предполагается задействовать в лаборатории сверхпроводимости для изготовления опытных образцов из меди и латуни для проведения экспериментов по изучению сверхпроводимости.
  • Череповецкий государственный университет приобрел 6040 и проводит обучение студентов работе на оборудовании с ЧПУ и по основам металлообработки.
  • Компания «Аэроскан» использует 6040 для фрезерной обработки заготовок в производственном цикле выпуска своей продукции.
  • Производитель КАПО-композит, выпускающее комплектующие для авиационной отрасли, использует станок Роутер 6040 для обработки составных частей для летательных аппаратов из композитных материалов.

Обрабатываемые материалы

Фрезеровка

    • Чугун
    • Нерж.сталь
    • Брон.сталь
    • Титан
    • Сапфир
    • Конс.стали
    • Инст.стали
    • Цвет.мет.
    • Алюминий
    • Латунь
    • Дюраль
    • АМГ 3-8
    • Д16-19Т
    • В95ПЧТ2
    • Воск
    • Оргстекло
    • Поликарб.
    • FR4
    • Текстолит
    • Пластмасса
    • Пластик
    • Гипс
    • Карбон

Гравировка

    • Чугун
    • Нерж.сталь
    • Брон.сталь
    • Титан
    • Сапфир
    • Конс.стали
    • Инст.стали
    • Цвет.мет.
    • Латунь
    • Алюминий
    • Дюраль
    • АМГ 3-8
    • Д16-19Т
    • В95ПЧТ2
Не нашли нужного
материала в списке?

Образцы продукции

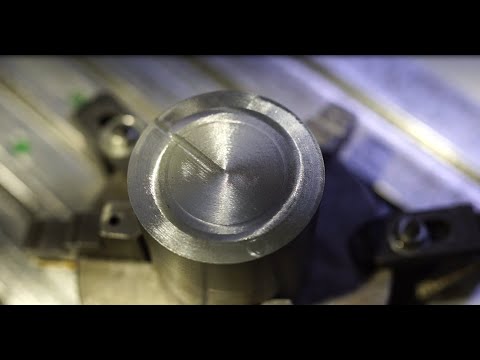

Видео работы станка

Смотреть все

Особенности и преимущества

По виду конструкции модель 6040 относится к вертикальным фрезерным станкам с подвижным рабочим столом 600 × 400 мм.

Конструкция станка предполагает обработку по осям X и Y за счет перемещения рабочего стола, а по оси Z — вертикального хода шпинделя на 250 мм. Подобные фрезерные станки имеют значительную жесткость, что обеспечивает более высокую точность обработки материалов.

По типу соединения конструкция фрезерного станка 6040 является сварной. При ее производстве выполнена термическая обработка для снятия остаточных напряжений после сварки, что гарантирует сохранение геометрии и характеристик станка в ходе длительной эксплуатации.

Роутер 6040 имеет 6 регулируемых виброопор, что позволяет эффективно справляться с шумами на производстве. Надежная виброизоляция защищает оборудование по всему периметру, что увеличивает срок его службы.

Текущая комплектация станка включает электрошпиндель мощностью 2,2 кВт с частотой вращения до 24 000 об/мин. Данный шпиндель имеет возможность автоматической смены инструмента с типом оправки ISO20.

Также предусмотрена возможность установить альтернативный шпиндель с другими характеристиками: мощность — 3,0 кВт, частота вращения — до 18 000 об/мин, тип оправки — NBT30. Актуальную стоимость опции уточняйте у наших инженеров.

Для обеспечения автоматической смены инструмента на рабочий стол установлен линейный магазин на 8 единиц инструмента. Он размещен таким образом, чтобы не уменьшать рабочее поле станка, следовательно, использовать максимальный размер обрабатываемых заготовок.

Роутер 6040 в предложенной комплектации имеет датчик высоты инструмента, который необходим для измерения длины фрезы, гравера или сверла.

Станок 6040 уже оборудован системой подачи масляного тумана (СОЖ) в зону резания для предотвращения порчи инструмента, оснастки, деформации материала, повышения качества обработки.

Mitsubishi Electric M80P-2B, которой укомплектована данная модель, — это промышленная многофункциональная система ЧПУ для трех- и четырехосевых фрезерных станков.

Mitsubishi Electric M80P-2B имеет ряд полезных продвинутых функций:

  • выбор приоритета обработки — позволяет уменьшить время цикла и увеличивает качество детали;
  • подсказки G-кода на русском языке;
  • полная совместимость программ, написанных на FANUC;
  • упрощенная работа с коррекцией заготовки;
  • возможность программирования через вставку интерактивных циклов;
  • 3D-проверка заданий для контроля отработки на станке.

Стойка Mitsubishi Electric M80P-2B имеет сенсорный экран с мультитачем, поддержку USB и SD-карт в качестве памяти программ, а также пульт для ручного управления станком.
