Станок с ЧПУ Роутер 6040C Дельта

  • Станок с ЧПУ Роутер 6040С7 Дельта Фото станка Роутер 6040С7, система ЧПУ Дельта
  • Чертеж станка с ЧПУ Роутер 6040С7 Дельта Габариты станка Роутер 6040С7 Дельта
Описание:

Настольный фрезерный станок с системой ЧПУ Delta NC300, сервоприводами по осям X, Y, Z, профильными рельсовыми направляющими Hiwin HGR15R, ручной сменой инструмента, шпинделем 4,5 кВт.

Станок предназначен для обработки металлов и сплавов твердостью до 61 HRC: композитных материалов, сталей, титана и др.

Основные характеристики:
Рабочее поле XYZ: 600x400x250 мм
Мощность шпинделя: 4.5 кВт
Скорость вращения: до 24.000 об/мин
Точность позиционирования: 15 / 300 мкм/мм
Вес: 435 кг
2 970 000 руб.
Все характеристики
Свернуть
Рабочее поле
Шпиндель
Частота вращения шпинделя, об/мин до 24.000
Перемещение шпинделя по оси Z, мм 270
Тип охлаждения шпинделя воздушный
Тип цанги ER 32
Смена инструмента ручная
Диаметр инструмента, мм 20
Вес инструмента, кг 1.1
Рабочий стол
Размеры рабочего стола, мм 600 x 400 x 39
Нагрузка на стол, кг до 120
Материал Д16Т
Способ крепления заготовки Т-образный паз
Размеры паза, мм 11 х 19
Осевое усилие, кгс 260,32 - 779,87
Материалы фрезерования до 61 HRC
Станина
Материал станины Ст3
Тип конструкции Сварная
Термообработка Да
Виброустойчивость Да
Привод
Тип передачи по оси X ШВП HIWIN 16х5
Тип передачи по оси Y ШВП HIWIN 16х5
Тип передачи по оси Z ШВП HIWIN 16х5
Линейные направляющие Рельсовые HIWIN HGR15R
Тип привода по осям X, Y, Z Шаговые прецизионные двигатели
Точность позиционирования, мкм / мм 15 / 300
Точность повторяемости, мкм / мм 52 / 300
Cкорость перемещения, мм / с 100
Управление
Язык управления G-code, М-code (ISO)
Система управления Delta NC300
Питание
Напряжение, В 380
Частота тока, Гц 50
Габариты
Размеры в упаковке, мм 1700 х 1300 х 1300
Масса, кг 475

Внимание! Новая услуга: выездная демонстрация станка. Бесплатно привезём оборудование к вам на предприятие и покажем его работу. Звоните: +7 499 113 12 20. Подробности по здесь.

Сферы применения

Роутер 6040С Серво Дельта подходит для машиностроительных, обрабатывающих предприятий. Станок незаменим при производстве изделий со сложной геометрией, дыбопробивных матриц, пуансонов, накатных плашек, штампов, клише и др.

Примеры режимов обработки

  • Изготовление пресс-формы из 40Х2Н4МА: твердосплавная четырехзаходная фреза 12 мм, подача 1375 мм/мин, съем 1,0 мм за проход.
  • Изготовление радиатора из Д16Т: твердосплавная трехзаходная фреза 12 мм, подача 500 мм/мин, съем 6,0 мм за проход.

Реализованные поставки

  • Агропромышленный холдинг «Мираторг» — производство единичных изделий для внутренних потребностей предприятий комплекса.
  • Компания «Рифар» — чистовая обработка радиаторов отопления сварки и литья.
  • Центр обработки металла «Протон» — фрезеровка изделий из цветных металлов.
  • АО «КАПО-композит» — изготовление комплектующих для авиационной отрасли, обработка составных частей для летательных аппаратов.
  • ООО «Клейтон» — механическая обработка корпусов осветительного оборудования.
  • Компания «Аэроскан» — фрезерная обработка заготовок технических инструментов, применяемых для получения пространственных данных.
  • Физический институт имени П. Н. Лебедева при Российской академии наук — изготовление опытных образцов из меди и латуни для экспериментов по изучению сверхпроводимости.

Обрабатываемые материалы

Фрезеровка

    • Чугун
    • Нерж.сталь
    • Брон.сталь
    • Титан
    • Сапфир
    • Конс.стали
    • Инст.стали
    • Цвет.мет.
    • Алюминий
    • Латунь
    • Дюраль
    • АМГ 3-8
    • Д16-19Т
    • В95ПЧТ2
    • Воск
    • Оргстекло
    • Поликарб.
    • FR4
    • Текстолит
    • Пластмасса
    • Пластик
    • Гипс
    • Карбон

Гравировка

    • Чугун
    • Нерж.сталь
    • Брон.сталь
    • Титан
    • Сапфир
    • Конс.стали
    • Инст.стали
    • Цвет.мет.
    • Латунь
    • Алюминий
    • Дюраль
    • АМГ 3-8
    • Д16-19Т
    • В95ПЧТ2
Не нашли нужного
материала в списке?

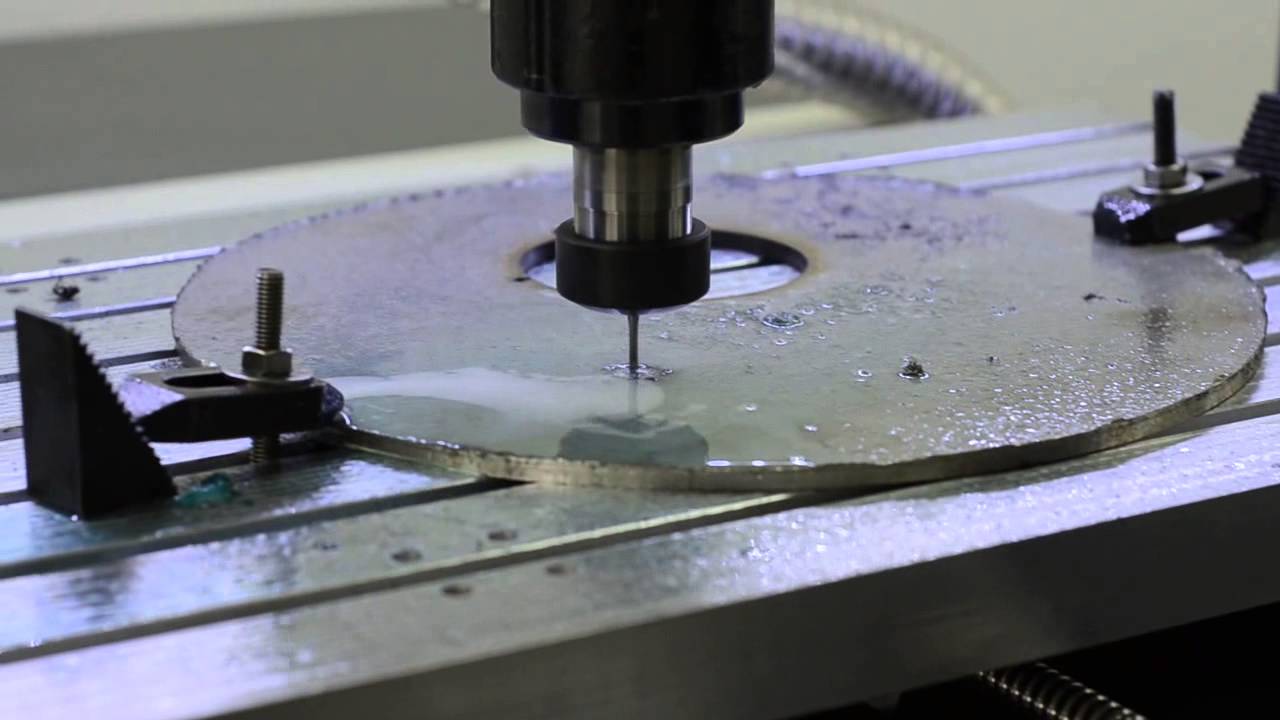

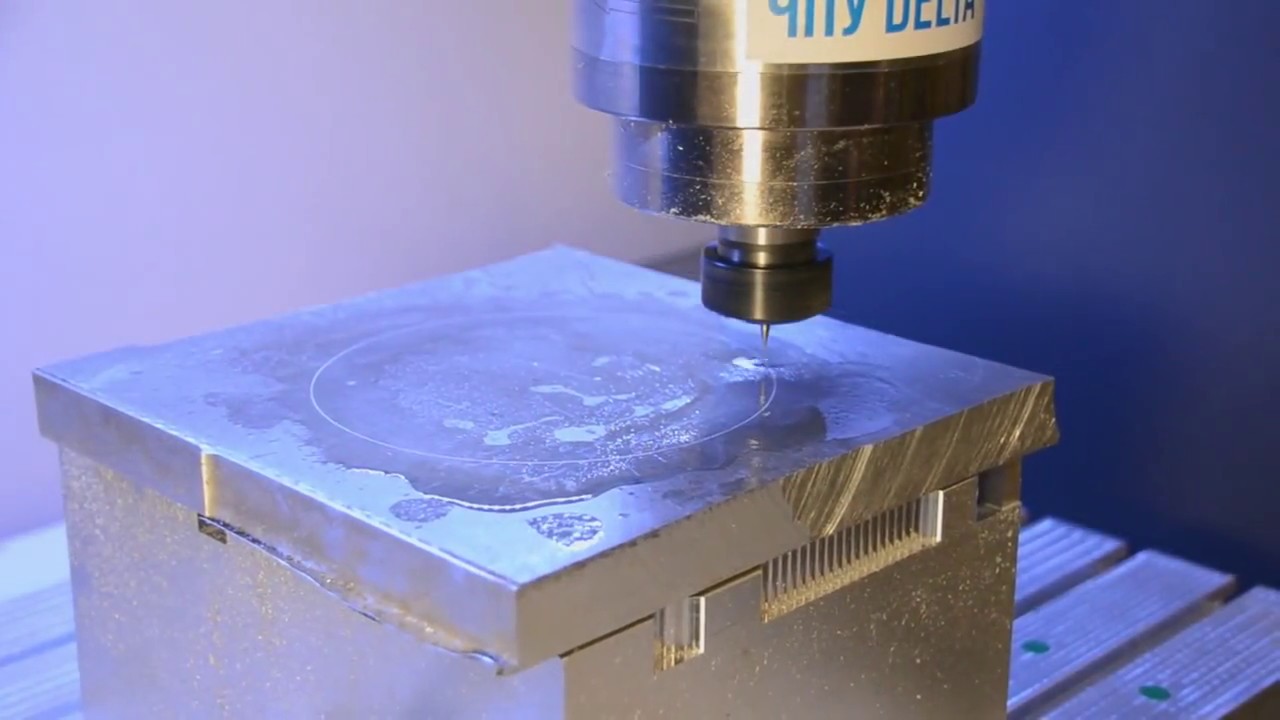

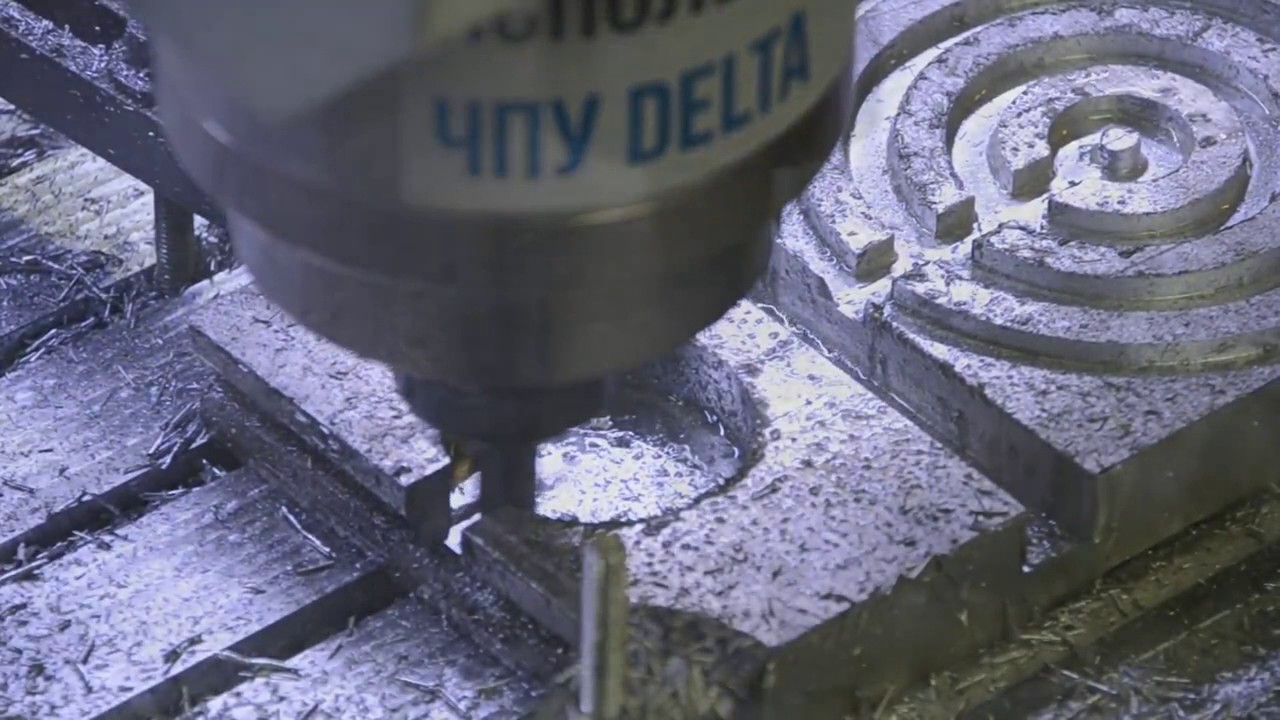

Образцы продукции

Особенности и преимущества

Роутер 6040С Серво Дельта — вертикальный станок с подвижным рабочим столом 600 × 400 × 39 мм. Его конструкция позволяет обрабатывать заготовки по осям X, Y и Z. При этом по оси Z шпиндель перемещается вертикально на 270 мм.

Шесть виброопор, жесткая станина из Ст3 обеспечивают высокую точность обработки, позволяют убрать вибронагрузки, снизить шумовое воздействие.

Сварная конструкция 6040 при производстве термически обработана, поэтому Роутер Серво Дельта сохраняет геометрию и свои характеристики в ходе длительной эксплуатации.

Фрезерный станок с системой ЧПУ Delta укомплектован шпинделем мощностью 4,5 кВт с частотой вращения до 24 000 об/мин, сервоприводами переменного тока по осям X, Y, Z, датчиком высоты инструмента (для изменения длины фрезы).

Сервоприводы работают на малых скоростях, характеризуются точностью, плавностью хода, надежностью, что значительно упрощает работу и увеличивает срок службы механизма.

При необходимости станок можно оснастить дополнительными опциями:

  • систему воздушного охлаждения заменить на СОЖ, чтобы сохранять инструмент в исправности, исключить деформации материала;
  • установить еще одну поворотную ось, чтобы иметь возможность обрабатывать заготовки по четырем координатам;
  • защитить модель специальным кабинетом, при этом повысив ее звукопоглощающие функции, улучшив условия труда оператора.

Обращайтесь к нашим инженерам за консультацией.

Стандартная модель Роутер 6040С Серво укомплектована интегрированной системой ЧПУ Delta NC300, обладающей рядом преимуществ:

  • обеспечивает высокую скорость и точность обработки;
  • позволяет создавать многофункциональные управляющие центры, работающие в режиме реального времени;
  • предлагает удобные пользовательские настройки, возможность запускать программы с USB диска, хранить и копировать данные;
  • имеет удобный интерфейс, что обеспечивает простое и быстрое управление;
  • гарантирует интерполяцию по трем осям;
  • выдает подсказки G- и M-code на русском языке.
